Аппаратура для регистрации
быстропротекающих процессов

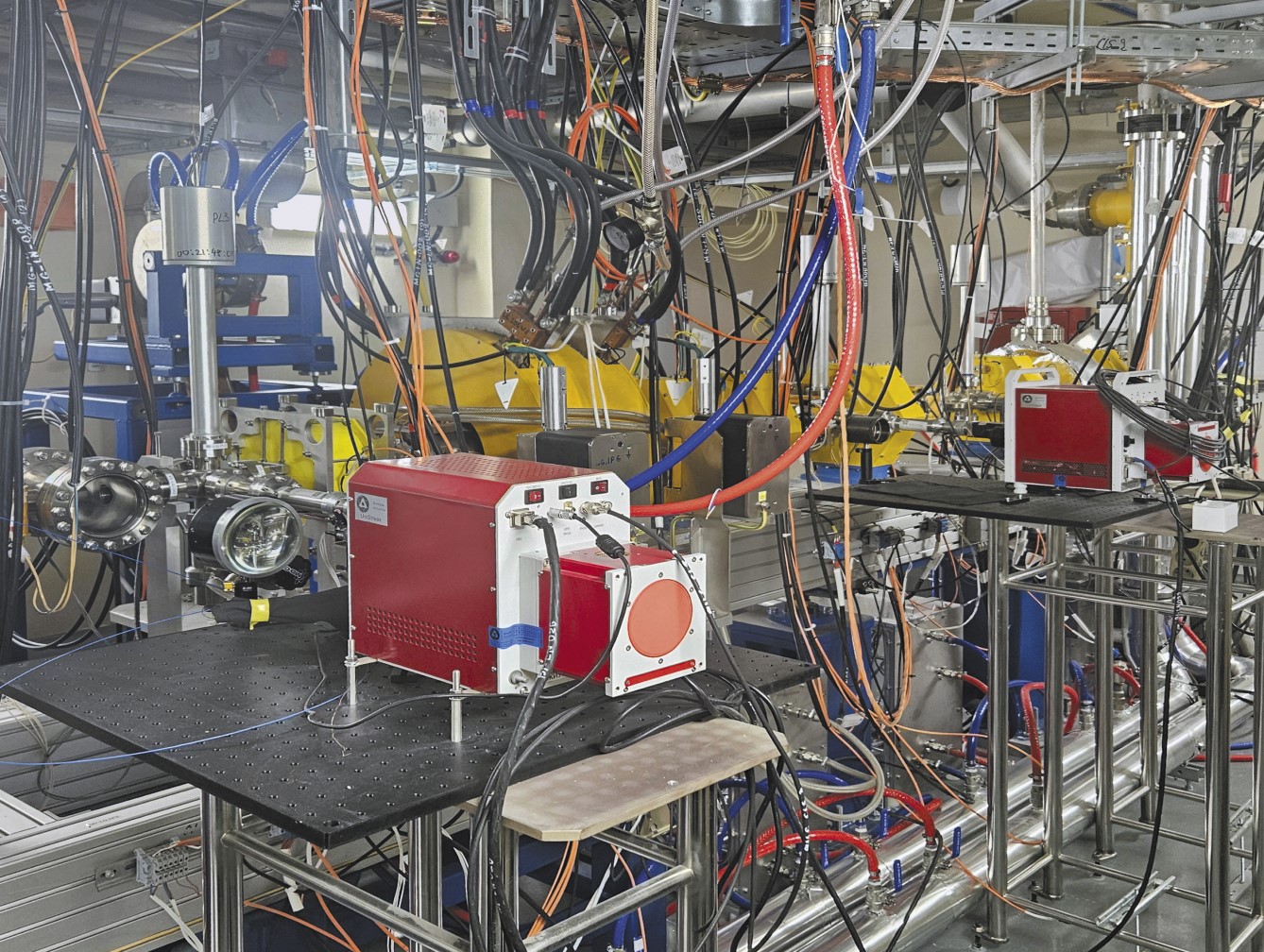

Рентгеновский хронографический электронно-оптический регистратор

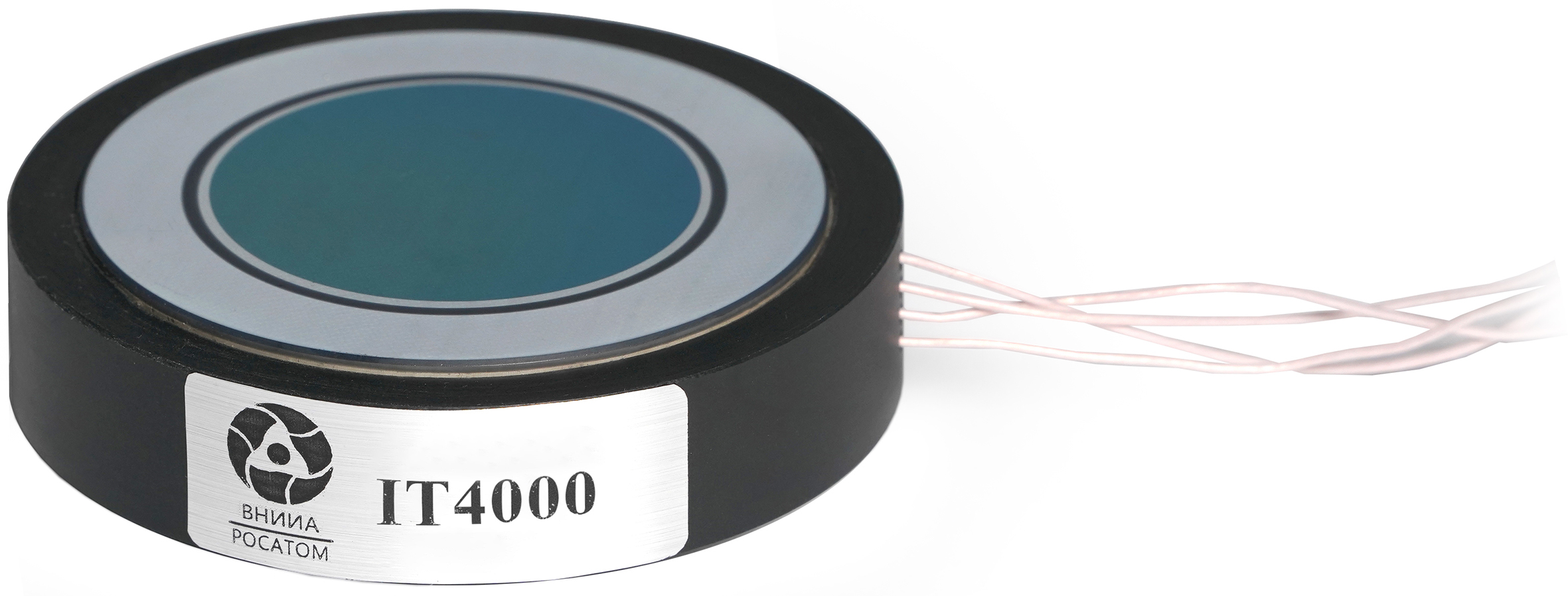

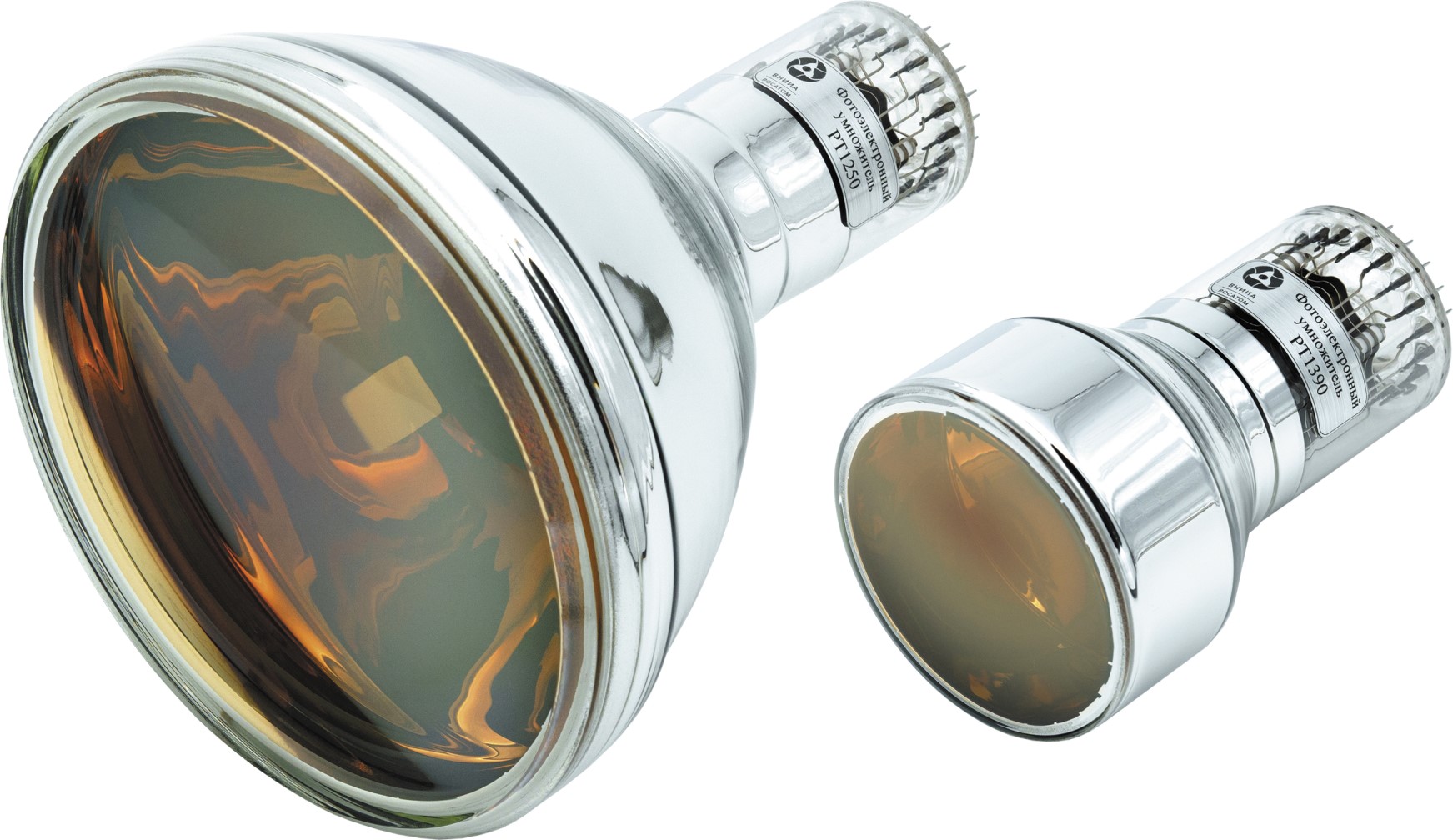

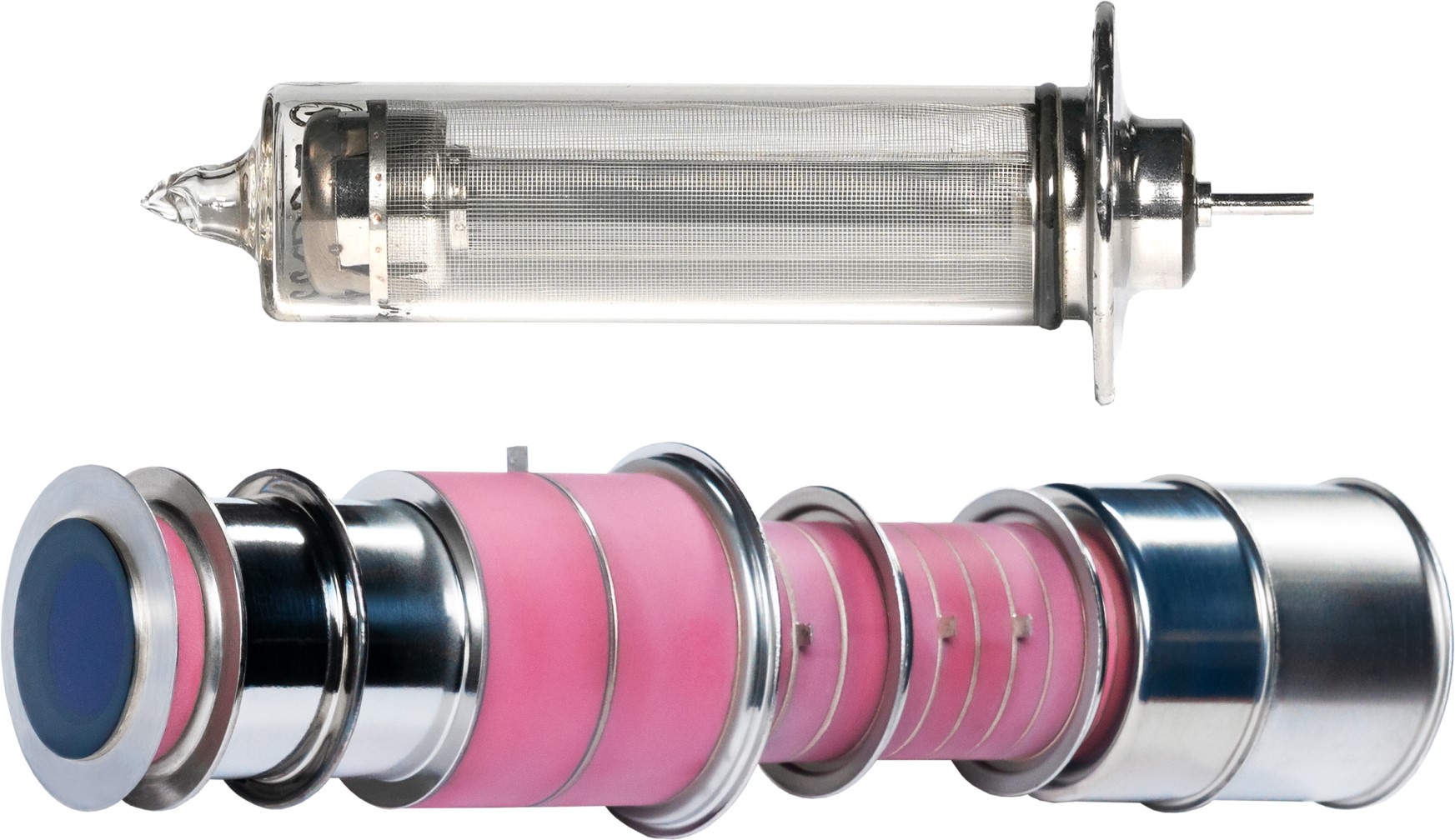

Электровакуумные приборы для сцинтилляционных детекторов и электронно-оптических регистраторов

В институте разрабатываются и производятся средства измерений для регистрации быстропротекающих процессов при исследованиях в области ядерной физики, для диагностики лазерного излучения:

• детекторы гамма- и нейтронного излучения с высокой чувствительностью (до 2·10^-9 А·см²·с/кв.), высоким временным разрешением (от 0,5 до 10 нс) и большим линейным током (от 2 до 10 А);
• хронографические электронно-оптические регистраторы оптического диапазона излучения в диапазоне длин волн от 300 до 1053 нм и субпикосекундным временным разрешением;
• электронно-оптические регистраторы рентгеновского излучения для исследований рентгеновского изображения плазмы в установках лазерного термоядерного синтеза:
• хронографические электронно-оптические регистраторы с пикосекундным временным разрешением (3 пс) и спектральным диапазоном регистрации от 0,1 до 10 кэВ;
• многокадровые электронно-оптические регистраторы с длительностью кадра 100 пс и числом кадров 10.

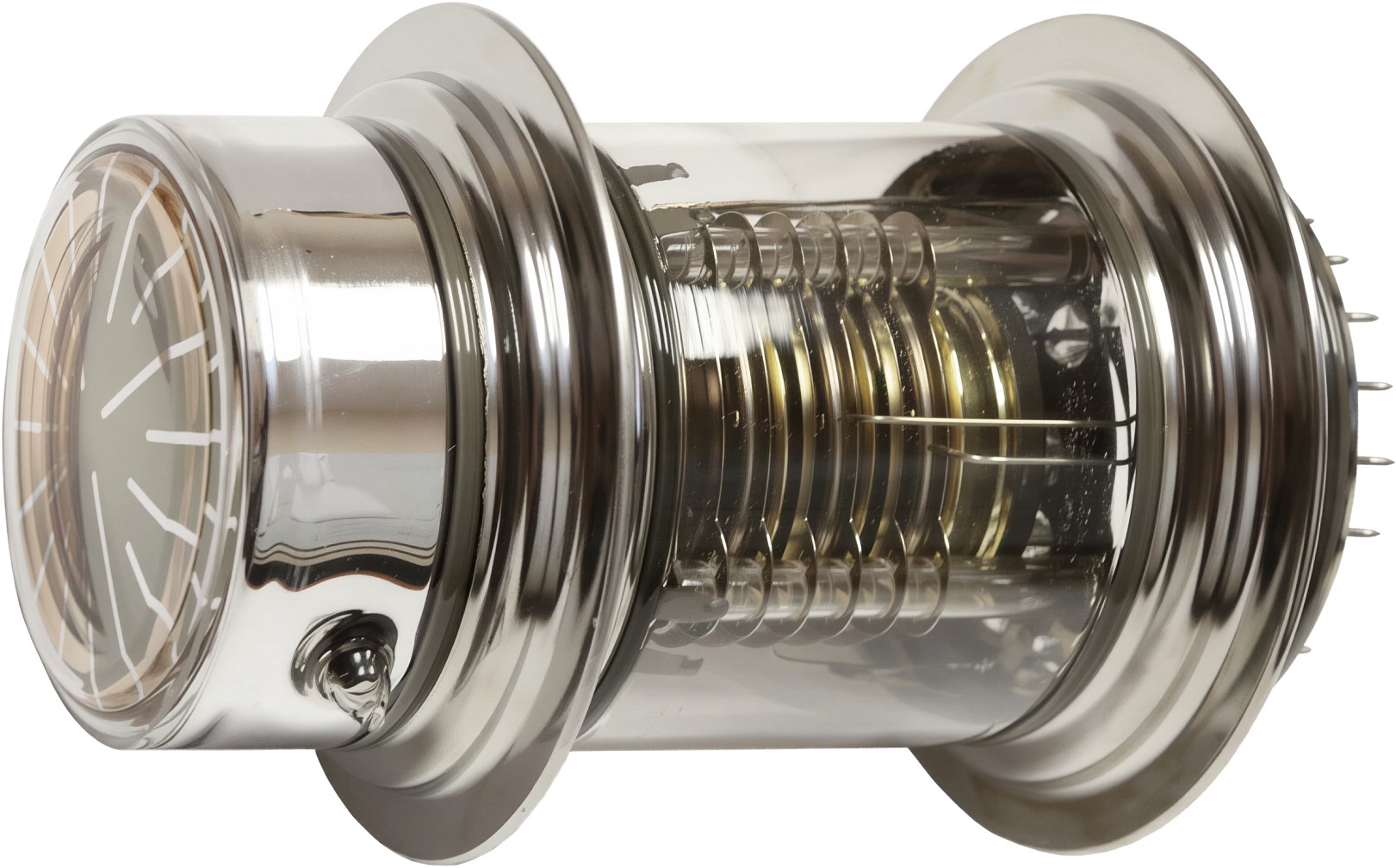

Для использования в составе сцинтилляционных детекторов и высокоскоростных электронно-оптических регистраторов создаются уникальные электровакуумные приборы: фотоэлектронные умножители и фотоэлементы с высоким временным разрешением, рентгеновские и хронографические электронно-оптические преобразователи. Отличительной особенностью этих приборов является линейность токовой характеристики вплоть до 10 А, большой коэффициент усиления - до 10⁶ и высокое временное разрешение (до 0,5 нс), что позволяет их использовать при регистрации процессов субнаносекундной длительности.

В институте создана аппаратура для различных видов регистрации:

• цифровые телевизионные регистраторы светового излучения на основе ПЗС-структур с числом элементов до 2048 х 2048, применяющиеся для прямой регистрации пространст-венных характеристик объектов, а также для считывания информации с экранов электронно-оптических регистраторов;
• многоканальные аналого-цифровые преобразователи формы сигнала и временных интервалов с частотой дискретизации до 4 ГГц.

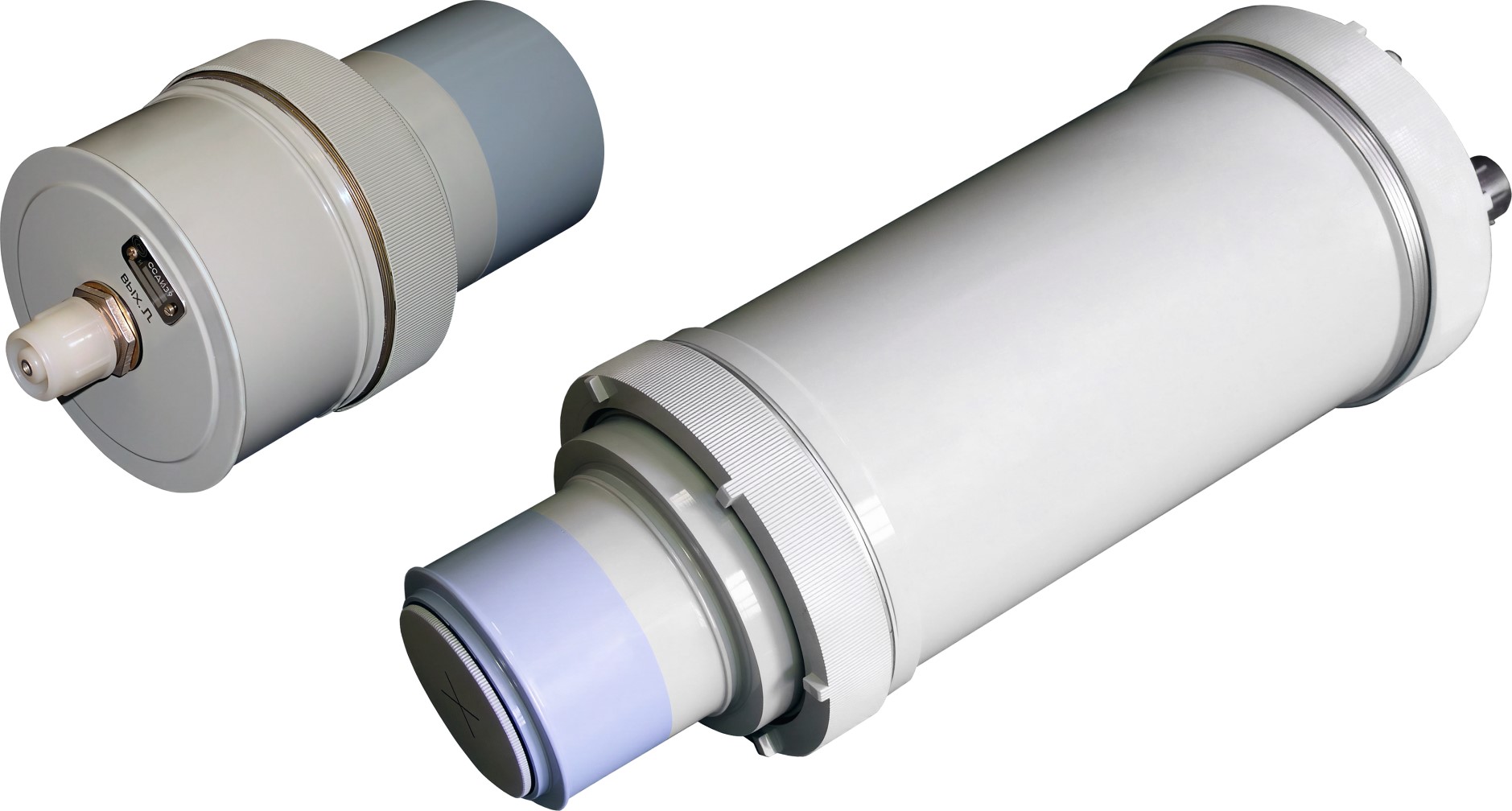

Детекторы импульсного нейтронного и гамма-излучения

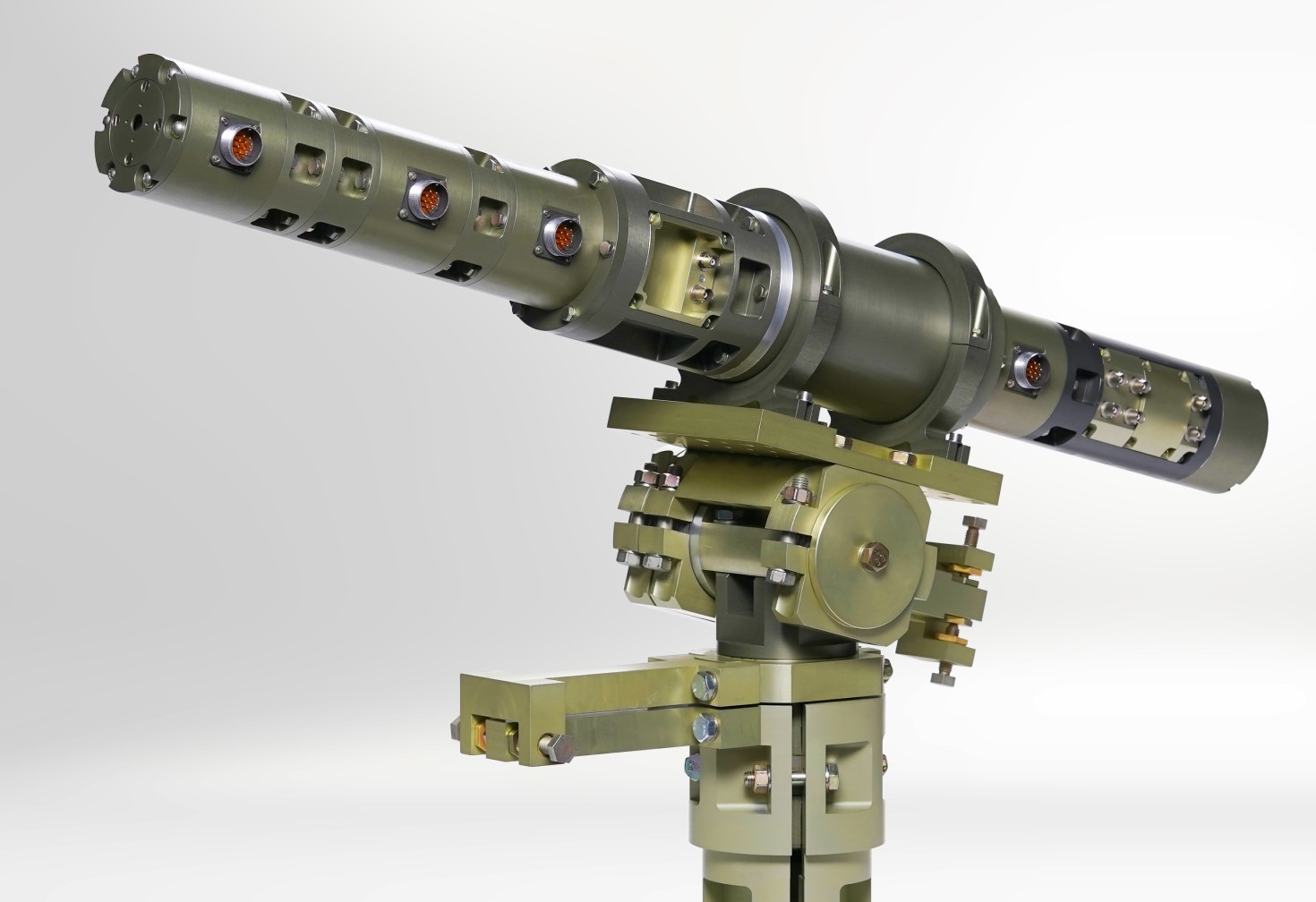

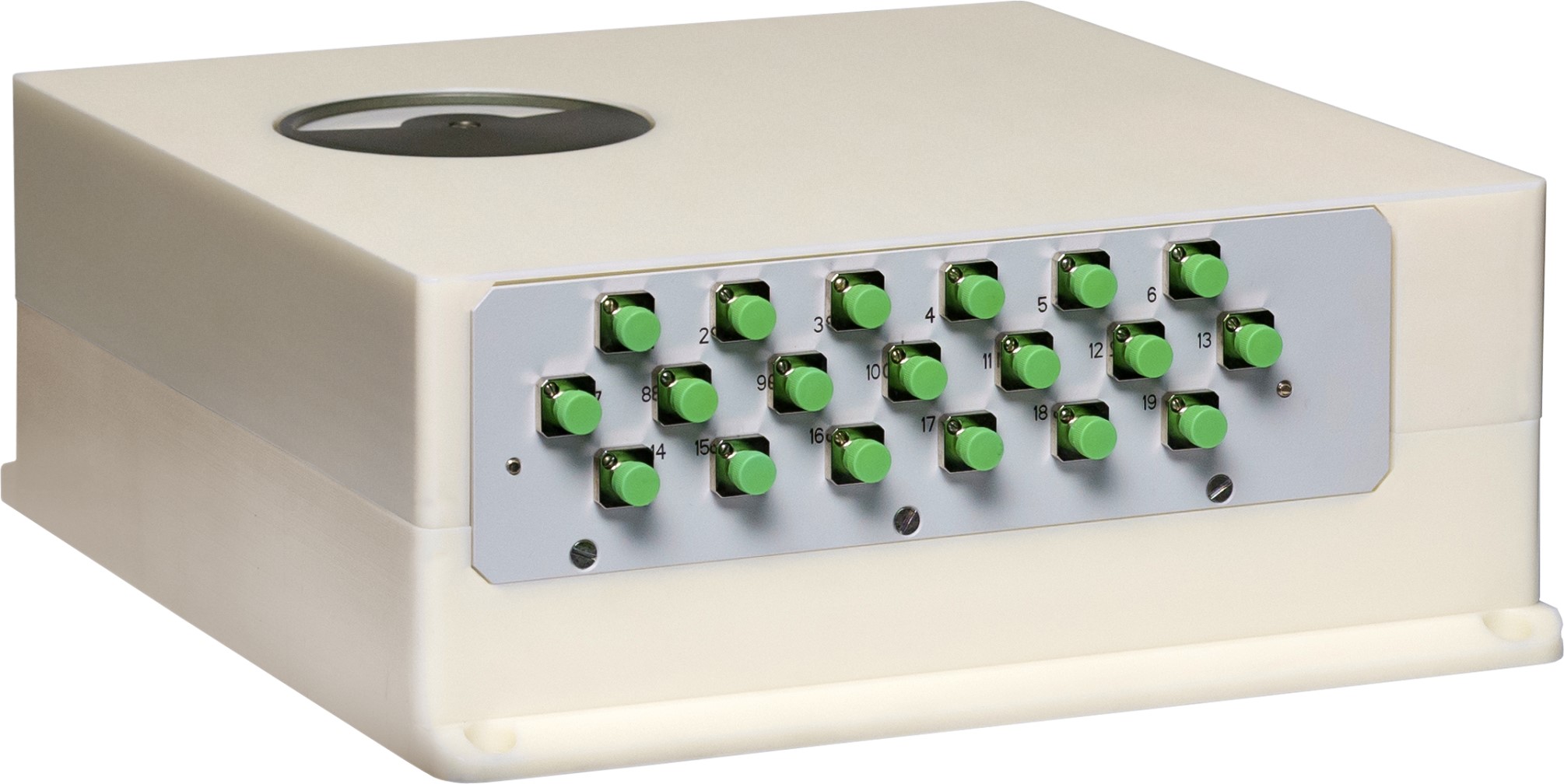

Ударопрочный многоканальный регистратор

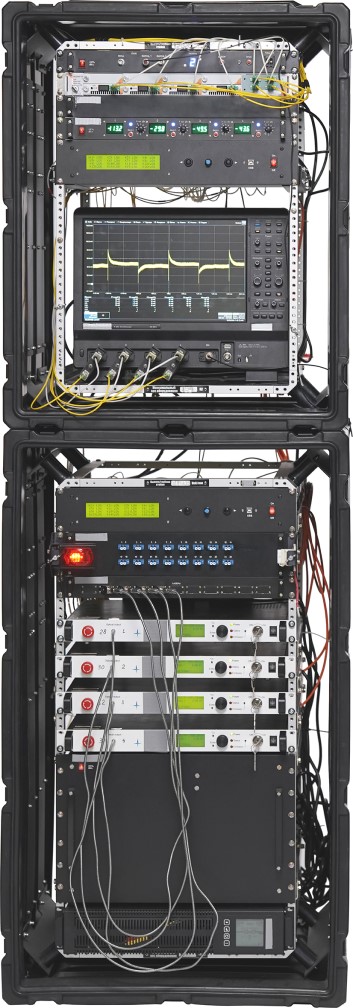

Многоканальный аналого-цифровой преобразователь

Цифровой телевизионный регистратор

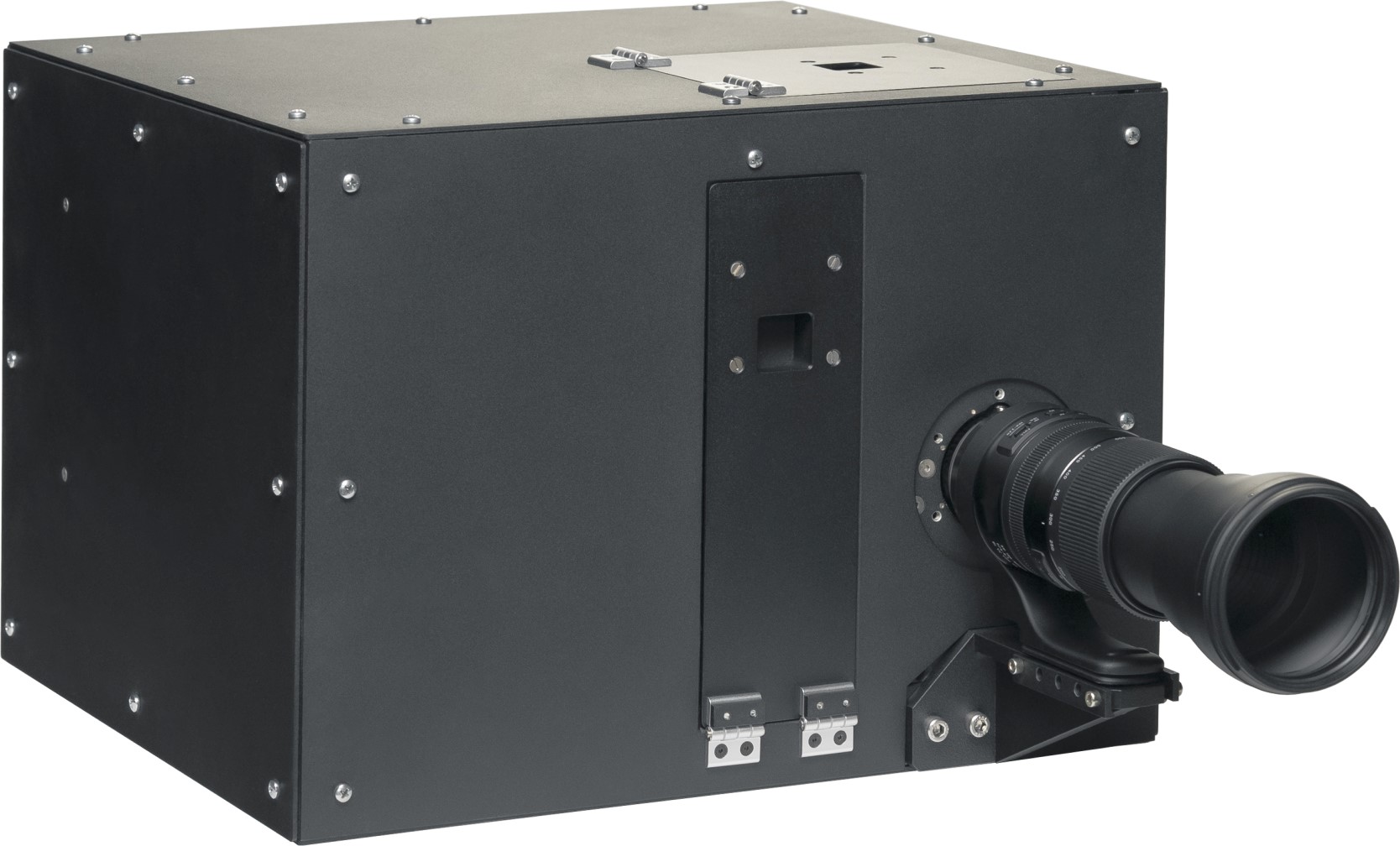

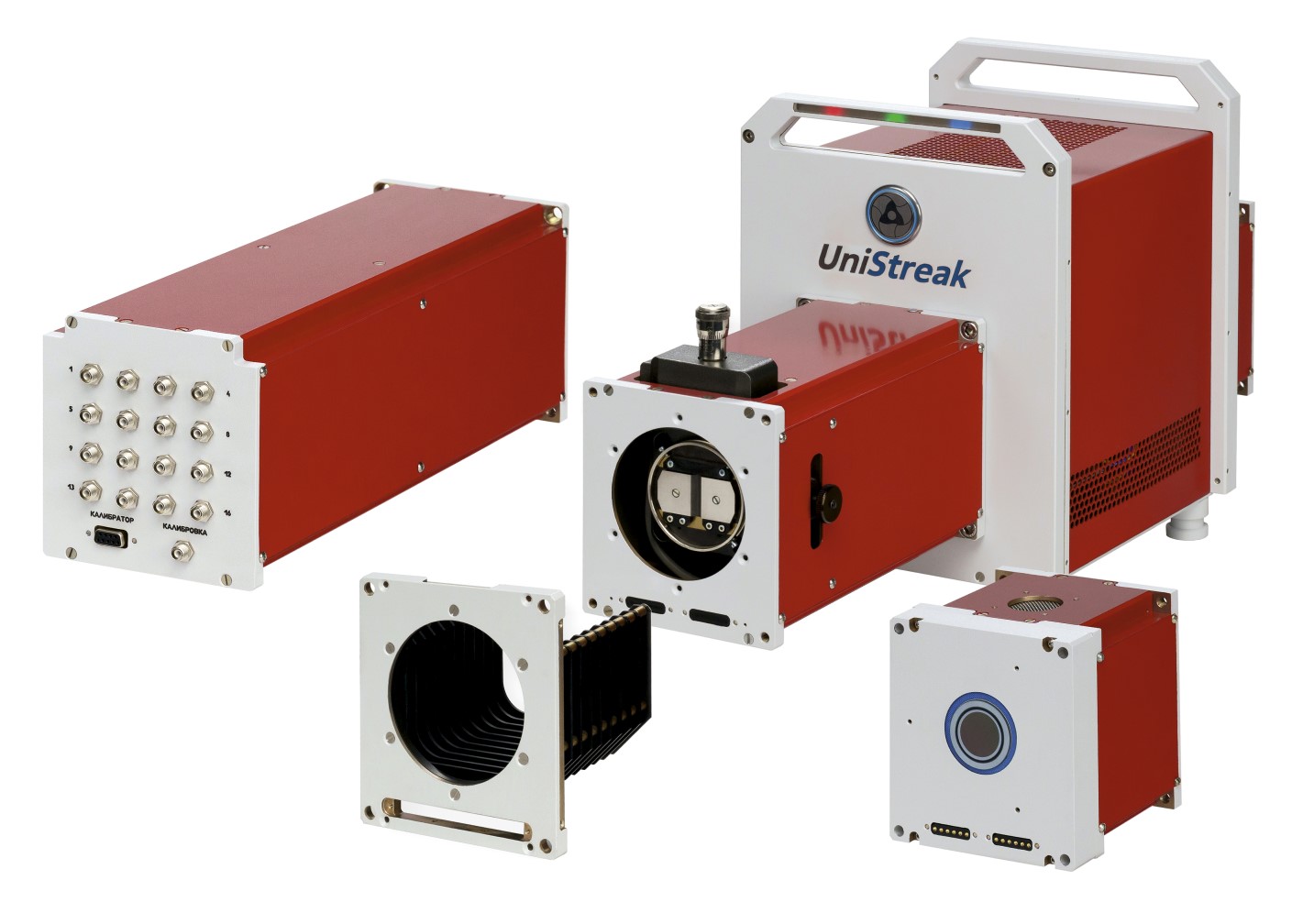

Хронографический электронно-оптический регистратор
